Лазерный проектор LAP CAD-PRO HP green

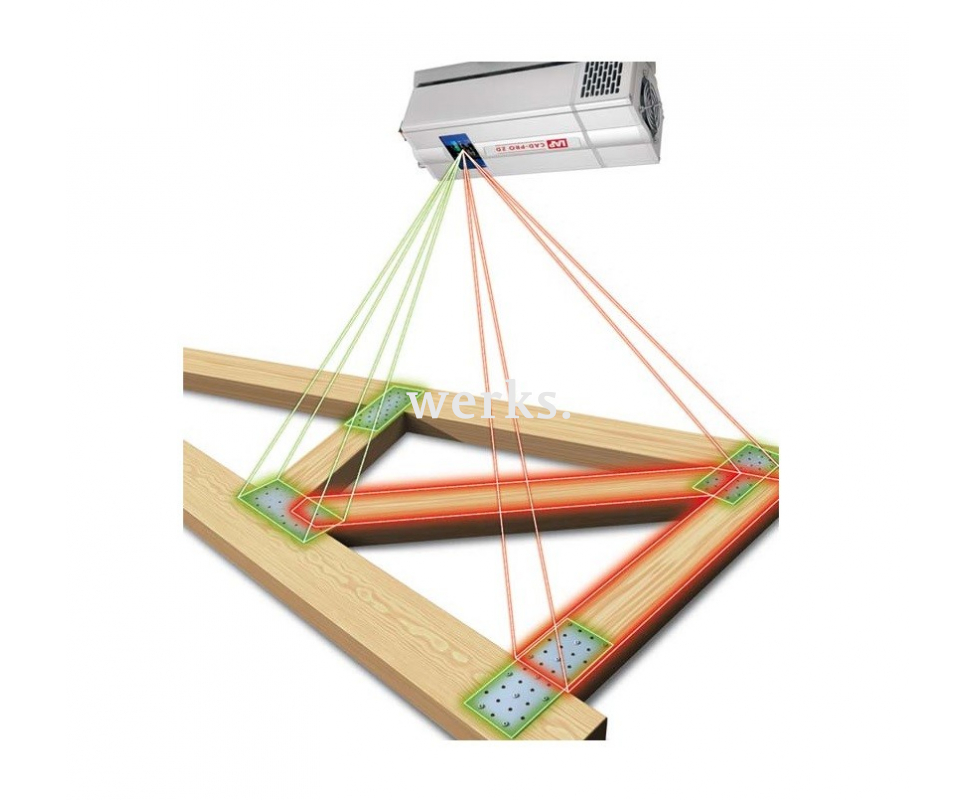

LAP CAD-PRO — это маленький лёгкий лазерный проектор, предназначенный специально для использования на производстве. Проектор изображает сгенерированные из CAD-данных линии (они могут отображаться в виде прямых, кривых, графических символов или текста) на поверхности объектов или инструментов, при этом возможно проецирование на реальные поверхности в масштабе 1:1.

Данные предоставляются с помощью проекционного программного обеспечения PRO-SOFT.

Система контролируется и управляется при помощи ПК и системы дистанционного управления.

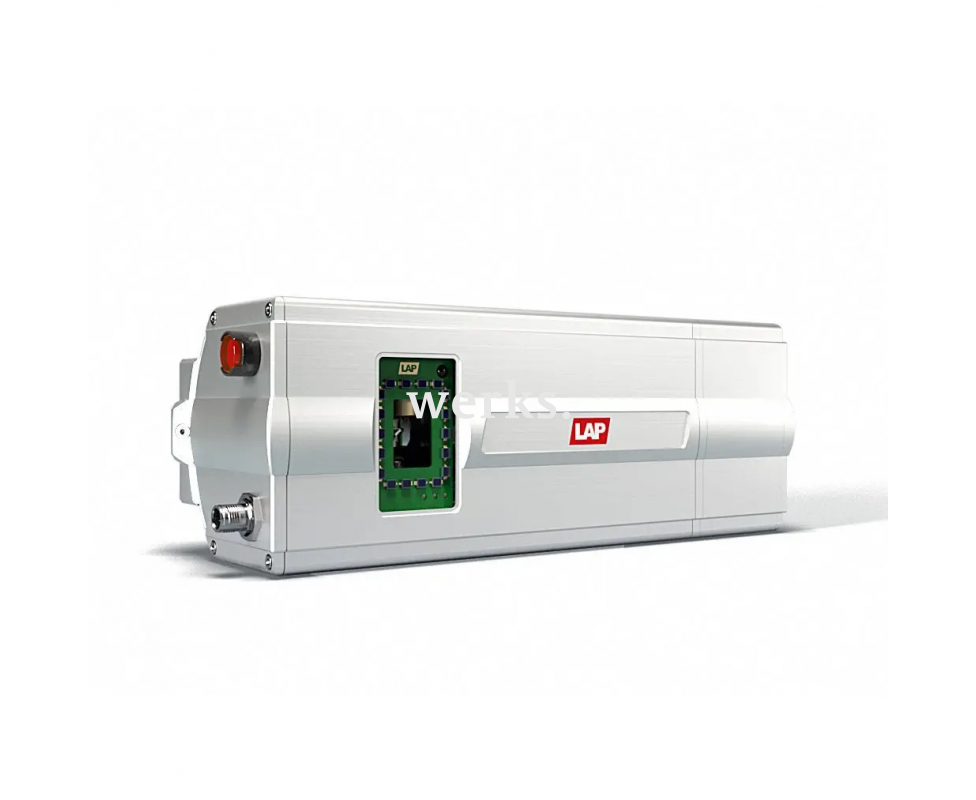

Проектор вставляется в кронштейн, способный изменять его наклон и фиксируется шестигранным винтом. Подключение осуществляется одним кабелем.

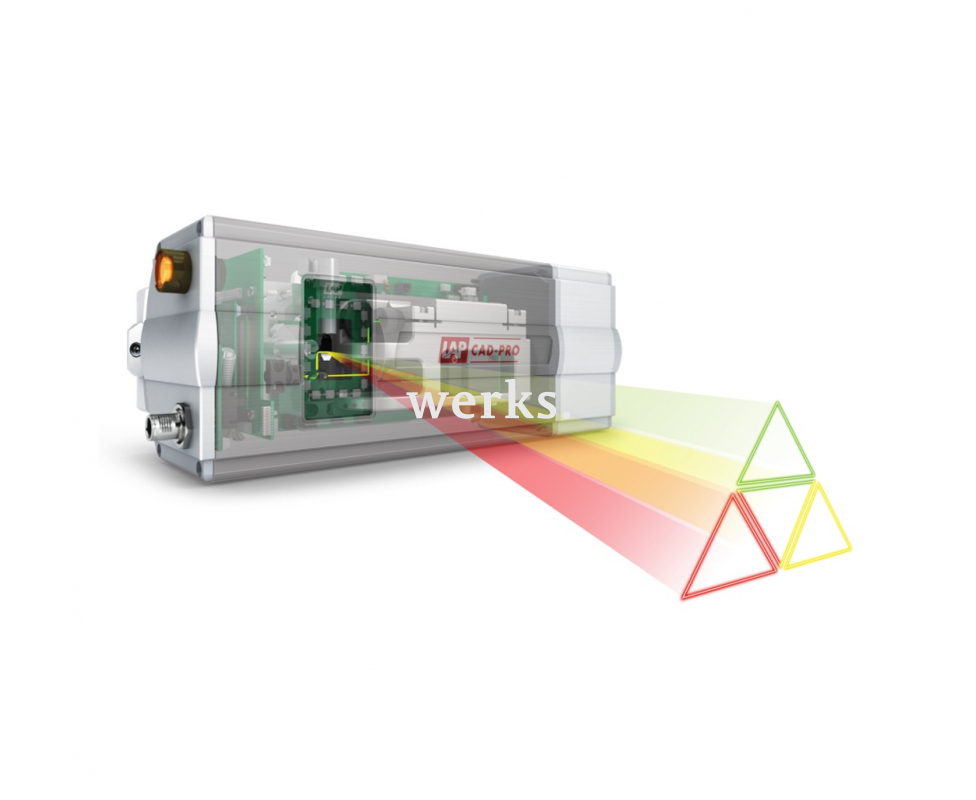

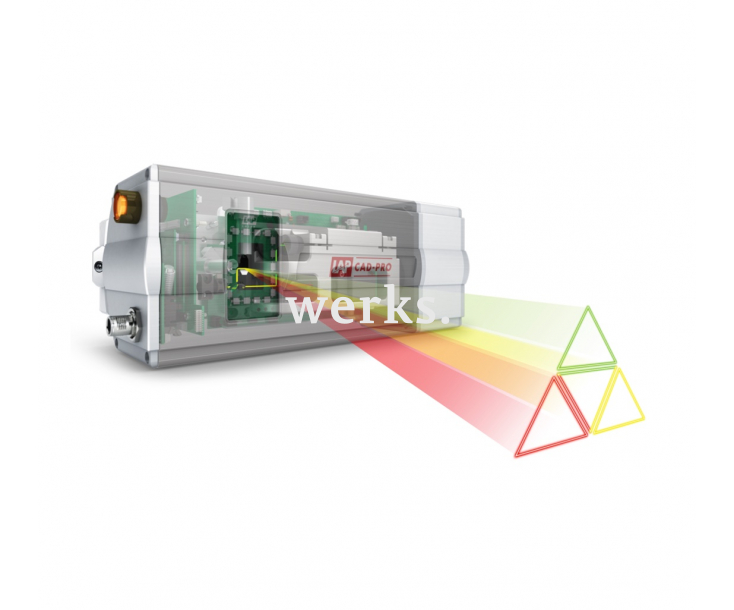

Приводы поворотных зеркал в лазерных проекторах CAD-PRO оборудованы цифровым управлением. Это способствует устранению типичных ошибок аналоговых систем, таких как температурный дрейф или восприимчивость к ЭМИ. С помощью параметров цифрового управления проекторы можно оптимизировать для выполнения индивидуальной задачи.

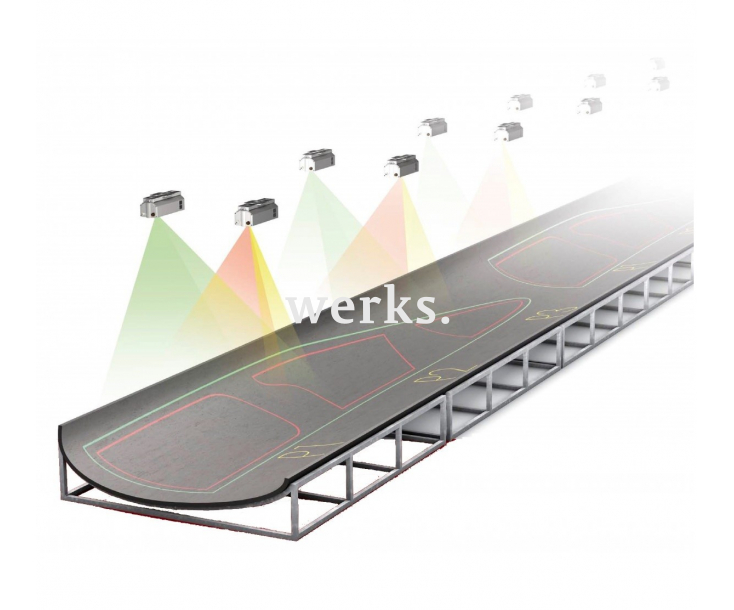

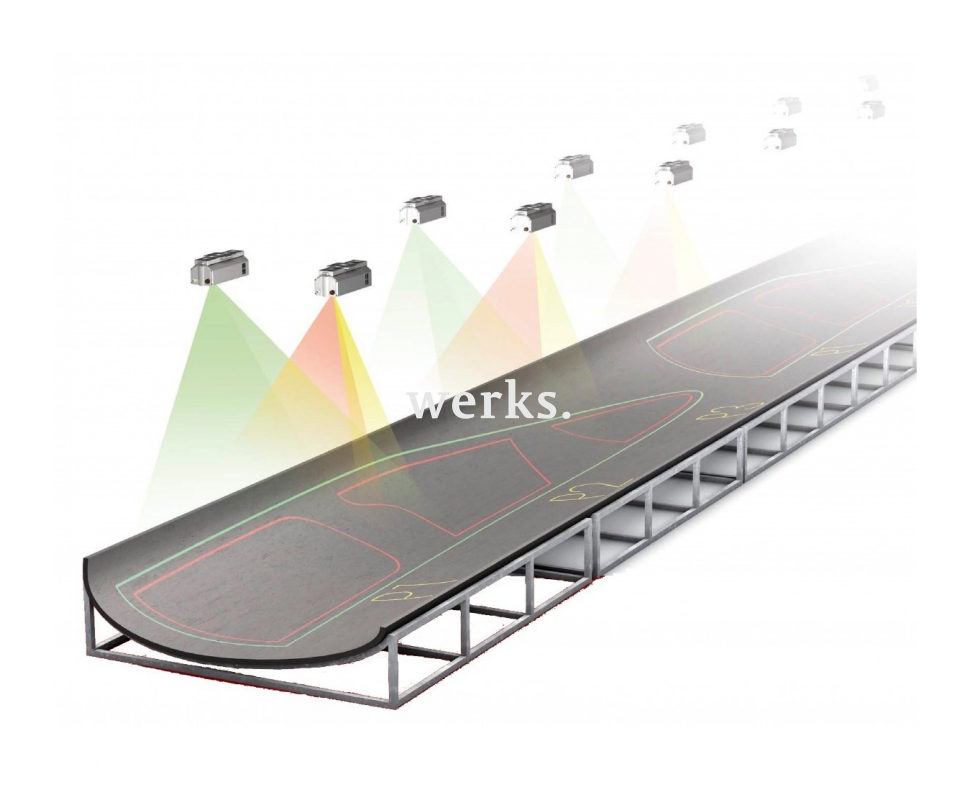

Лазерные проекторы можно использовать по отдельности или группами. Большие площади можно освещать несколькими проекторами, управляя ими как одной или несколькими рабочими группами. Каждая пара проекторов соединяются в группу с помощью распределительной коробки (сетевого коммутатора). Калибровка осуществляется с помощью светоотражающих мишеней.

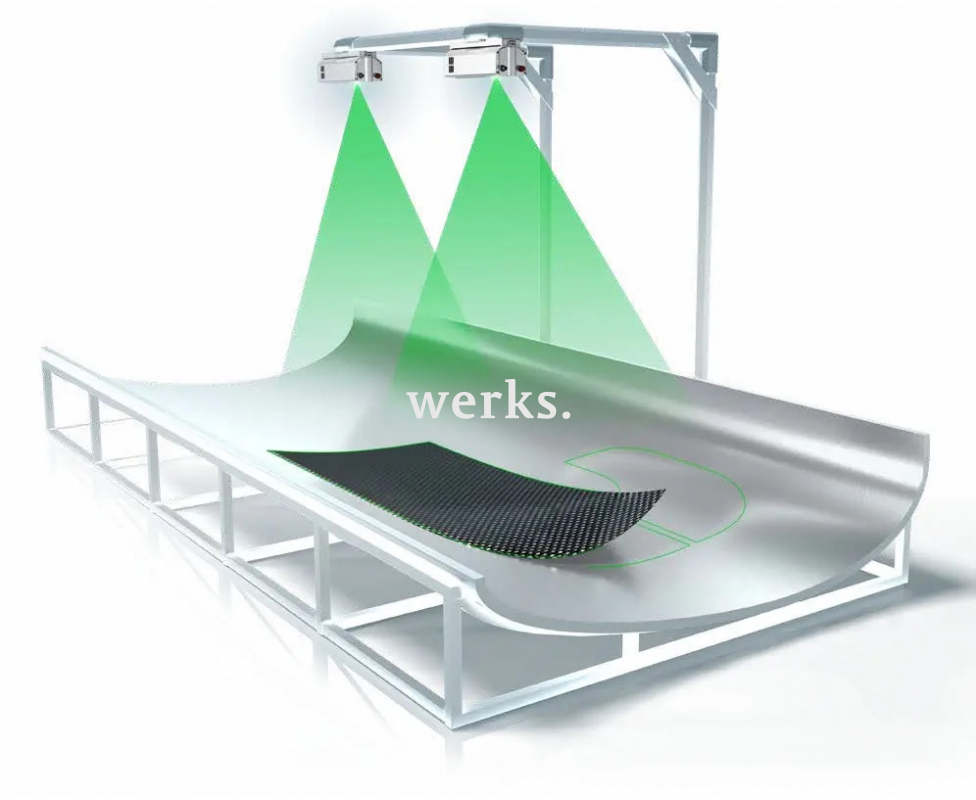

Для освещения изогнутых поверхностей проекторы можно размещать напротив друг друга, как для вогнутых, так и для выпуклых форм.

Лазерные проекционные системы заменяют весь рабочий процесс, связанный с физическими шаблонами и измерительными спецификациями: нет производства, нет хранения, нет транспортировки, нет управления изменениями. Если форма или положение вырезов меняются, вам нужно только обновить соответствующий файл проекции.

Техническое описание (PDF)

Скачать
